Gráficas

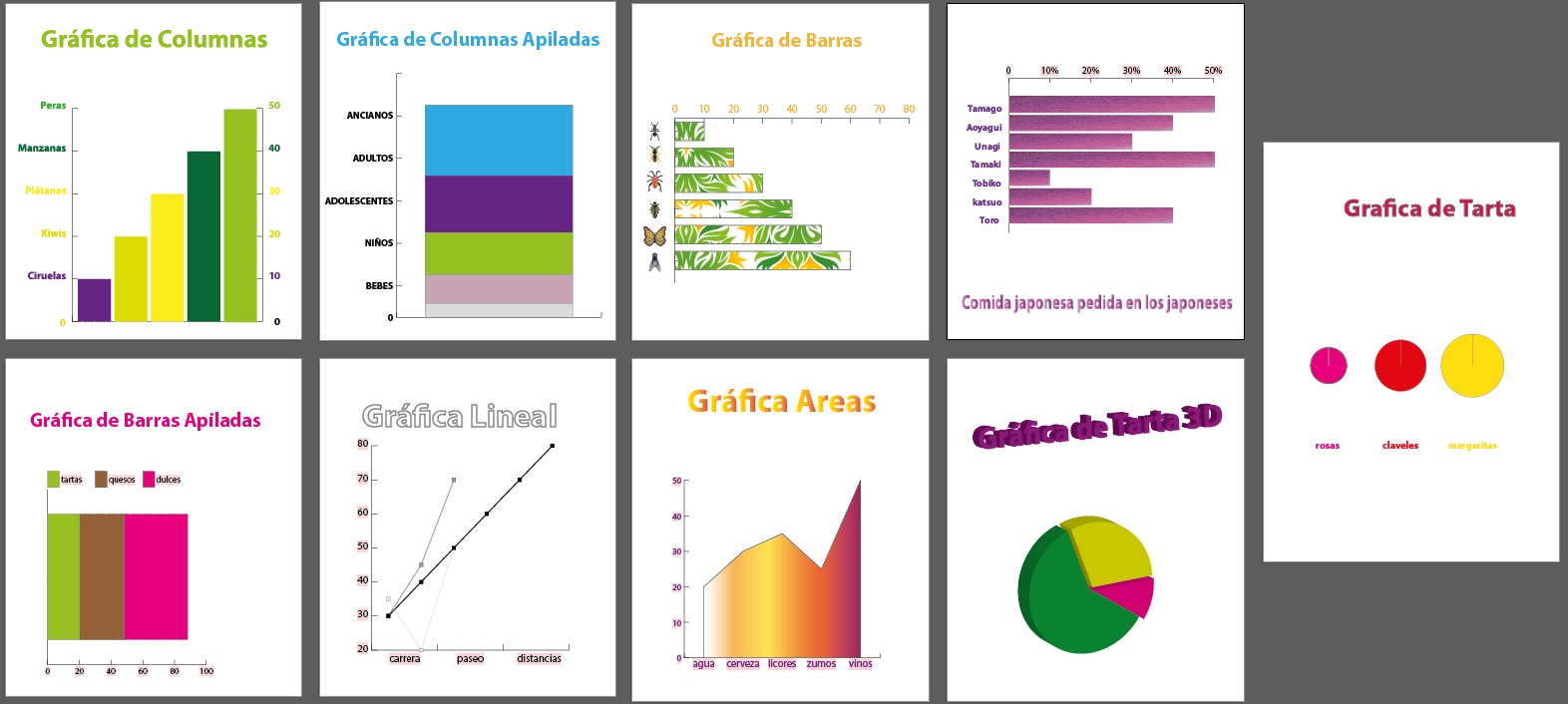

Para hacer esta practica lo que hacemos es abir en Illustrator 9 mesas de trabajo, para así poder crear los 9 tipos de gráficas diferentes en cada una de las mesas por separado.

Ahi decidiremos que tipo de grafica queremos, y al hacer clik en la que queremos nos saldrá una ventana con una tabla para meter los valores deseados.

Una vez que tenemos ya todos los datos metidos, le damos al tic de Ok. y nos aparecerá nuestra gráfica, si la queremos modificar le damos a: Objeto > Desagrupar, miestras no hagamos este paso, la grafica estará agrupada y no se podra modificar.

Las letras, y elementos de la grafica se pueden sustituir por simbolos, estos están en:

Ventana > simbolos, nos saldrá una ventana con muchos simbolos diferentes a elegir, para ponemos hay que coger la herramienta rociar simbolo.

Para sacar mas simbolos diferentes le damos a la pestañita de la esquina de la ventana simbolos.

Este sería un ejemplo de gráfica con simbolos, además esta grafica tiene las barras con un motivo.

Para poner el motivo, tenemos que tener desagrupada la grafica, entonces selecionaremos con la flecha blanca solo las barras y le aplicamos un motivo.

Para el efecto 3D:

Selecionamos con la flecha blanca lo que queremos poner en 3D y vamos a Ventana > 3D

Caja con estudio Visializer

Esta es la caja que he diseñado yo, está en 2D , una caja de colonia de orquídeas.

Para poder hacer esto, hay que abrir el Ilustrator CS5.1 y en ventana, Eskoartwork, Studio toolkit for boxes, crear caja básica.

Ahí aparece otra ventana en la que tienes que poner las medidas de la caja, luego se le da a continuar y emerge otra ventana en la que se puede ver la caja en 2D y en 3D, cuando se elige el 3D, se guarda con extensión ard.

Cuando se ha hecho todo esto, se empieza con el diseño, para ello abrimos con Ilustrator CS5.1 la caja que anteriormente hemos guardado en ard. Una vez abierto el documento, se guarda de nuevo pero esta vez con el formato de Illustrator (.ai)

Así que ahora tenemos dos archivos guardados, uno con la extensión (,ard) y otro (.ai)

Es mejor ajustar la mesa de trabajo a la caja, que las solapas estén pegadas al final de la mesa de trabajo.

Una vez hecho esto, se empieza con el diseño. Como mi idea era hacer una caja de colonia, hice primero el fondo negro.

Esta imagen es la que he vectorizado y rellenado de color, hecha por mi en Ilustrator CS6.

Luego lo he colocado en la caja y copiado y pegando el diseño de una mesa de trabajo a otra.
Las ilustraciones tienen que ir en colores Pantone para que el Studio Visualizer los lea y aparezcan en la caja.

Y por supuesto todos con colores Pantone.

Después de terminar todo lo que es el diseño, se guarda para no perderlo y para lo siguiente que hay que hacer hay dos caminos. Uno es guardarlo como PDF, y otro en ventana, Eskoartwork, Studio toolkit for boxes, doblar archivo artiosCAD.

Yo he hecho lo primero. Después de guardarlo en PDF, he abierto el programa que se llama Studio Visualizer.

El archivo ard. que he guardado al principio, lo abro y a continuación abro el PDF con el diseño de mi caja.



En el simbolito de importar se importa el PDF.

Como se puede observar en las imágenes que están a continuación, se ve la caja 3D con todo el diseño.

También se puede hacer un video. Para ello hay que clickar en la claqueta.
Se ponen los datos que se quiera y listo.
